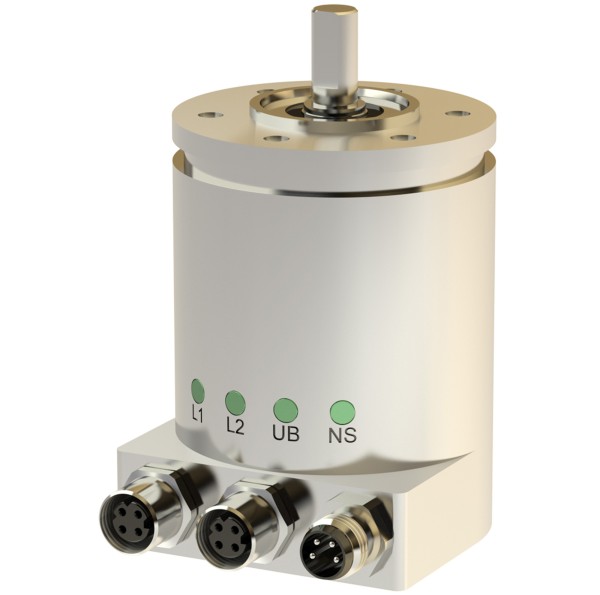

Codeur multitour TRT42/S3 SIL2/PLd

SIL2 PLD
Aperçu: Codeur multitour TRT42/S3 SIL2/PLd Aperçu: Codeur multitour TRT42/S3 SIL2/PLd
Illustration similaire
Codeur multitour TRT42/S3 SIL2/PLd
Codeur multitour TRT42/S3 SIL2/PLd

Prix sur demande

Hors TVA et frais de transport

Délai de livraison env. 60 jours ouvrables

Catégorie de produits:

Diamètre du boîtier:

Bride et arbre:

Matériau:

Résolution:

Type de code:

Plage de mesure:

Profil:

Connexion électrique:

Interface:

Variante électrique et/ou mécanique:

Plus d'options Moins d'options

Code de commande

TRT 42 ST A 65536 S 4096 S3 M T 01

Voudriez-vous plus? 6

Engrenage de mesure compensateur de jeu modèle ZRS Engrenage de mesure compensateur de jeu modèle ZRS
Nicht verfügbar
Prix sur demande
Accouplement à serrage sans jeu modèles KK14 Accouplement à serrage sans jeu modèles KK14
Nicht verfügbar
Prix sur demande
Accouplement à soufflet modèle BKK Accouplement à soufflet modèle BKK
Nicht verfügbar
Prix sur demande
Accouplement à soufflet modèle BKM Accouplement à soufflet modèle BKM
Nicht verfügbar
Prix sur demande
Accessoires de montage pour capteurs rotatifs, codeurs d'impulsions et potentiomètres Accessoires de montage pour capteurs rotatifs,...
Prix sur demande
Engrenage de mesure modèle ZRM Engrenage de mesure modèle ZRM
Nicht verfügbar
Prix sur demande

Quantité

Description Downloads
Description
Le capteur TRT42/S3 est utilisé pour détecter la position angulaire d'un arbre. Absolu monotour...plus
Fermer menu
Informations sur le produit "Codeur multitour TRT42/S3 SIL2/PLd"

Le capteur TRT42/S3 est utilisé pour détecter la position angulaire d'un arbre. Absolu monotour ou multitour jusqu'à 4096 tours. La position de l'arbre est scannée magnétiquement et émise en tant que valeur absolue via PROFINET/PROFIsafe. Une valeur de vitesse est déterminée à partir de la variation de la position sur une durée déterminée et émise en même temps que la valeur de la position actuelle. Les échelles de position et de vitesse, d'autres paramétrages et le diagnostic peuvent être effectués à l'aide de l'interface PROFINET/PROFIsafe.

Catégorie de produit: Codeurs
Incrémental ou absolu: Absolu
Monotour ou multitours: Multitours
Diamètre du boîtier: 42 mm
Bride et arbre: Bride synchro, arbre 6 mm avec aplatissement
Matériau: Aluminium
Inox
Résolution: Jusqu'à 16 bits = 65 536 pas
Plage de mesure: 12 bits = 4096 tours
Type de code: Fonctionnalité de la couronne d'orientation
Valeur de position sous forme de double mot de 32 bits
Profil: SIL2/PLd
Échantillons, non certifiés
Raccordement électrique: 3x connecteur M8, radial
Câble, radial
Variante électrique et/ou mécanique: Standard
Certification: PLd
SIL2
Interface: PROFIsafe via PROFINET
Caractéristique spéciale: CAT 2
Surveillance de la position et de la vitesse.
