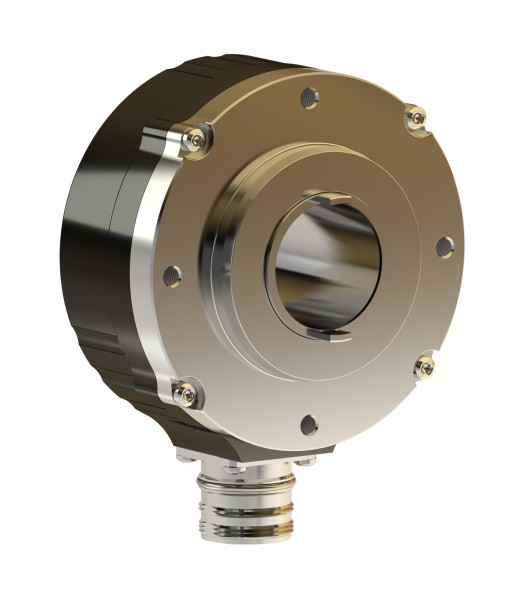

Codeur incrémental SOI90-T/S3 SIL3/PLe
Illustration similaire
Prix sur demande
Hors TVA et frais de transport
Délai de livraison 60 Jours ouvrés
Plus d'options Moins d'options
Code de commande
SOI 90 T 30 1 1 0 A 1024 2 6 S3 H 01
La position angulaire mécanique de l'arbre creux est balayée et traduite en signaux...plus
Informations sur le produit "Codeur incrémental SOI90-T/S3 SIL3/PLe"
La position angulaire mécanique de l'arbre creux est balayée et traduite en signaux sinusoïdaux/cosinusoïdaux. Les impulsions rectangulaires numériques sont calculées à partir de ces signaux. La conception constructive est conforme à la sécurité fonctionnelle selon les normes IEC 61508 : SIL3 et ISO 13849 : PLe (CAT4). Le générateur d'impulsions est adapté aux systèmes de retour d'informations moteur sécurisés selon la norme CEI 61800-5-2.
Le boîtier robuste de 90 mm en aluminium / aluminium à revêtement par poudre ou en acier inoxydable AISI 303 est disponible avec raccordement par connecteur (M12 ou M23, chacun radial) ou avec sortie de câble (standard : PVC, 8 pôles, radial). L'arbre creux de 30 mm est fabriqué en acier inoxydable AISI 303. Des douilles de réduction sont disponibles.
| Catégorie de produit: | Codeurs |
| Incrémental ou absolu: | Incrémental |
| Catégorie de produits: | SOI |
| Diamètre du boîtier: | 90 mm |
| Bride: | Bride avec arbre creux traversant |
| Diamètre d'arbre: | 20 mm (avec moyeu de réduction) 25 mm (avec moyeu de réduction) 30 mm (diamètre standard) Autres valeurs, par exemple 25,4 mm avec moyeu de réduction sur demande |
| Degré de protection: | IP65 pour la version avec boîtier en aluminium IP66 pour la version avec boîtier en acier inoxydable |
| Raccordement électrique: | 1 x connecteur M12, radial 1 x connecteur M23, CCW, radial 1 x câble, PVC, 8 fils, radial (autres câbles sur demande) |
| Longueur du câble en mètres: | 0 = connecteur 2 m 5 m 10 m |
| Matériau: | Aluminium Inox |
| Résolution: | 1024 impulsions/360° 2048 impulsions/360° Autres valeurs sur demande |
| Versorgungsspannung: | 5 VDC 11 à 30 VDC |
| Signal de sortie: | A, B, Z, A/, B/, Z/ ou S, C, Z, S/, C/, Z/ |
| Forme du signal: | HTL SIN / COS TTL |
| Certification: | PLe SIL3 |
| Caractéristique spéciale: | CAT 4 Encodeur à arbre creux |
| Variante électrique et/ou mécanique: | Standard |
9 Dateien verfügbar.
plus
plus
Array ( [15] => Array ( [name] => Datenblaetter [files] => Array ( [en_GB] => Array ( [0] => Array ( [id] => 23592 [description] => Data sheet 17174 [filename] => https://www.twk.de/media/pdf/7f/fa/78/17174ae0.pdf [size] => 963587 [attributes] => Array ( ) ) ) ) ) [17] => Array ( [name] => Handbücher [files] => Array ( [en_GB] => Array ( [0] => Array ( [id] => 23612 [description] => Manual 17141 [filename] => https://www.twk.de/media/pdf/db/77/aa/17141ce0.pdf [size] => 13010455 [attributes] => Array ( ) ) ) ) ) [19] => Array ( [name] => Zertifikate [files] => Array ( [en_GB] => Array ( [0] => Array ( [id] => 23652 [description] => TÜV Certificate 17204 [filename] => https://www.twk.de/media/pdf/b8/bd/c7/17204ae0.pdf [size] => 697834 [attributes] => Array ( ) ) ) ) ) [21] => Array ( [name] => Step Dateien [files] => Array ( ) ) [16] => Array ( [name] => GSD-ESD-ESI [files] => Array ( ) ) [18] => Array ( [name] => Anleitungen [files] => Array ( ) ) [20] => Array ( [name] => Software [files] => Array ( ) ) [56] => Array ( [name] => Technische Dokumentation [files] => Array ( ) ) [22] => Array ( [name] => Sonstige [files] => Array ( [en_GB] => Array ( [0] => Array ( [description] => UKCA Declaration of Conformity [filename] => https://twk.de/media/pdf/89/01/24/16569ae0.pdf ) [1] => Array ( [id] => 23662 [description] => EC Declaration of Conformity [filename] => https://www.twk.de/media/pdf/8f/74/1f/17199de0.pdf [size] => 68382 [attributes] => Array ( ) ) ) [en_de] => Array ( [0] => Array ( [description] => Reach Konform/compliant [filename] => https://twk.de/media/pdf/97/34/49/15286fb0.pdf ) [1] => Array ( [description] => RoHS Konform/compliant [filename] => https://twk.de/media/pdf/7f/81/9f/13284hb0.pdf ) [2] => Array ( [description] => POP Declaration of Conformity [filename] => https://twk.de/media/pdf/b0/73/2c/17238ab0.pdf ) ) [globe] => Array ( [0] => Array ( [description] => CE Declaration of Conformity [filename] => https://twk.de/media/pdf/0d/49/0e/12467rx0.pdf ) ) ) ) ) 1
Feuilles de données
Manuels
Certificats
