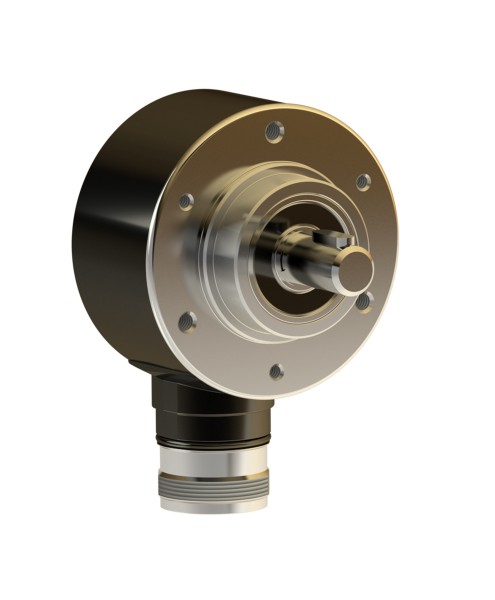

Codeur incrémental SOI58/S3 SIL3/PLe
Illustration similaire
Prix sur demande
Hors TVA et frais de transport
Délai de livraison 60 Jours ouvrés
Plus d'options Moins d'options
Code de commande
SOI 58 K 10 1 1 00 A 1024 2 6 S3 H 01
La position angulaire mécanique de l'arbre plein est balayée et traduite en signaux...plus
Informations sur le produit "Codeur incrémental SOI58/S3 SIL3/PLe"
La position angulaire mécanique de l'arbre plein est balayée et traduite en signaux sinusoïdaux/cosinusoïdaux. Les impulsions rectangulaires numériques sont calculées à partir de ces signaux. La conception constructive est conforme à la sécurité fonctionnelle selon les normes IEC 61508 : SIL3 et ISO 13849 : PLe (CAT4). Le générateur d'impulsions est adapté aux systèmes de retour d'informations moteur sécurisés selon la norme CEI 61800-5-2.
Le boîtier robuste en aluminium / alliage de zinc revêtu est disponible avec raccordement par connecteur (M12 ou M23, chacun radial) ou avec sortie de câble (standard : PVC, 8 pôles, radial). L'arbre plein est fabriqué en acier inoxydable AISI 303.
| Catégorie de produit: | Codeurs |
| Incrémental ou absolu: | Incrémental |
| Catégorie de produits: | SOI |
| Diamètre du boîtier: | 58 mm |
| Bride: | Bride de serrage avec arbre plein 10 mm avec clavette Bride synchro avec arbre plein 6 mm avec aplatissement |
| Diamètre d'arbre: | 6 mm avec zone aplatie, uniquement à la bride S 10 mm avec clavette, uniquement à la bride K Autres valeurs, par exemple 9,52 mm sur demande |
| Degré de protection: | IP65 |
| Raccordement électrique: | 1 x connecteur M12, axial 1 x connecteur M12, radial 1 x connecteur M23, CCW, axial 1 x connecteur M23, CCW, radial 1 x câble, PVC, 8 fils, axial (autres câbles sur demande) 1 x câble, PVC, 8 fils, radial (autres câbles sur demande) |
| Longueur du câble en mètres: | 0 = connecteur 2 m 5 m 10 m |
| Matériau: | Aluminium |
| Résolution: | 250 impulsions/360° 256 impulsions/360° 360 impulsions/360° 500 impulsions/360° 512 impulsions/360° 1000 impulsions/360° 1024 impulsions/360° 1500 impulsions/360° 2000 impulsions/360° 2048 impulsions/360° 2500 impulsions/360° |
| Versorgungsspannung: | 5 VDC 11 à 30 VDC |
| Signal de sortie: | A, B, Z, A/, B/, Z/ ou S, C, Z, S/, C/, Z/ |
| Forme du signal: | HTL SIN / COS TTL |
| Certification: | PLe SIL3 |
| Caractéristique spéciale: | CAT 4 |
| Variante électrique et/ou mécanique: | Standard |
