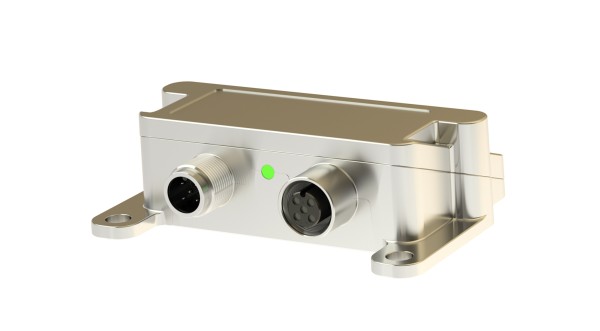

Capteur d'inclinaison dynamique modèle NBN-G/S3, CANopen Safety, SAE J1939

Illustration similaire

Prix sur demande

Hors TVA et frais de transport

Délai de livraison env. 60 jours ouvrables

Plus d'options Moins d'options

Code de commande

NBN 45 Z 90 90 0 G S3 1 S 2 N 01

Voudriez-vous plus? 4

Connecteur STK5WP102

Nicht verfügbar

Prix sur demande

Connecteur STK5GS56

Nicht verfügbar

Prix sur demande

Connecteur STK5WS58

Nicht verfügbar

Prix sur demande

Connecteur STK5GP90

Nicht verfügbar

Prix sur demande

L'inclinomètre mesure l'inclinaison dans le champ gravitationnel au moyen de capteurs MEMS...plus

Fermer menu

Informations sur le produit "Inclinomètre NBN-G/S3 SIL2/PLd"

L'inclinomètre mesure l'inclinaison dans le champ gravitationnel au moyen de capteurs MEMS (Micro-Electro-Mechanical-System). En combinant des capteurs d'accélération MEMS et des capteurs de vitesse angulaire MEMS, chacun avec 3 axes de mesure, il est possible de générer un signal d'inclinaison insensible aux accélérations perturbatrices. Plusieurs filtres (Butterworth, Kalman) peuvent être sélectionnés pour adapter le NBN-G à l'application et obtenir ainsi le meilleur résultat. Les variables individuelles mesurées pour chaque axe d'accélération et de vitesse angulaire peuvent également être lues séparément. Le NBN-G est doté d'un boîtier stable en zinc moulé sous pression et d'une conception robuste pour une utilisation dans des environnements difficiles.

Catégorie de produit:	Inclinomètres
Diamètre du boîtier:	45 mm
Matériau:	Zinc moulé sous pression
Plage de mesure axe x:	0° ± 90° ± 180°
Plage de mesure axe y:	0° ± 90° ± 180°
Plage de mesure axe z:	0° ± 90° ± 180°
Type:	Capteur d'inclinaison dynamique avec gyroscope
Profil:	SIL2/PLd
Position de montage:	TOP 1 TOP 2 TOP 3 TOP 4 TOP 5 TOP 6
Raccordement électrique:	Connecteur M12-A, 5 pôles
Raccordement électrique:	2 x connecteur, mâle / femelle
Interface:	CANopen Safety
Variante électrique et/ou mécanique:	Standard
Certification:	E1
