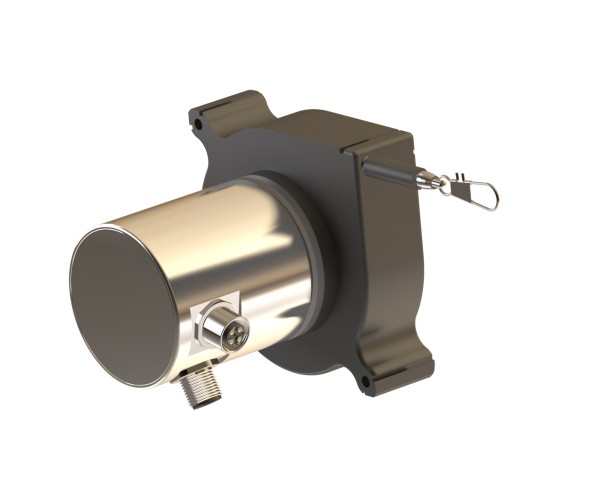

Capteur à câble SWEK-5-D

Illustration similaire

Prix sur demande

Hors TVA et frais de transport

Délai de livraison env. 60 jours ouvrables

Plus d'options Moins d'options

Code de commande

SWEK 2.3 D 20 01

Voudriez-vous plus? 5

Encodeur multitour TRK58/C1

Nicht verfügbar

Prix sur demande

Encodeur multitour TRT58/S3 SIL2/PLd

Nicht verfügbar

Prix sur demande

Encodeur monotour TRT58/S3 SIL2/PLd

Nicht verfügbar

Prix sur demande

Codeur rotatif multitours TRA58

Nicht verfügbar

Prix sur demande

Encodeur monotour TRK58/S3 SIL2/PLd

Nicht verfügbar

Prix sur demande

Veuillez noter que ce produit est un accessoire. Dans la rubrique "Produits", vous trouverez les...plus

Fermer menu

Informations sur le produit "Capteur à câble SWEK-5-D"

Veuillez noter que ce produit est un accessoire. Dans la rubrique "Produits", vous trouverez les codeurs correspondants que vous pouvez commander pour l'article de votre choix.

Le mouvement linéaire d'un câble de mesure flexible en acier jusqu'à 5 m de long est transformé en mouvement rotatif par un tambour de mesure. Le tambour de mesure est couplé à l'arbre d'un capteur rotatif. Une modification du déplacement du câble de mesure correspond donc à une modification proportionnelle de l'angle de l'arbre du capteur rotatif, qui peut être enregistrée.

La force de rappel de la tension du ressort maintient le câble de mesure tendu et réduit l'affaissement du câble. L'enroulement décalé du câble permet d'enrouler celui-ci, spire par spire, dans la première couche avec précision. Pour une course de mesure de 2,3 m, cet enroulement en une seule couche permet d'obtenir une meilleure linéarité de 0,1 %. Pour des courses de mesure plus grandes, on utilise un enroulement à plusieurs couches.

Le SWEK est conçu pour être mesuré avec différents capteurs rotatifs de la série T. La version SWEK-D est réalisée pour grandes quantités, elle est montée directement au codeur et ne peut pas être démonté par le client. Cette version est une solution compacte et économique.

Matériau:	Plastique
Catégorie de produit:	Capteurs à câble
Plage de mesure:	à 3 m à 5 m
Caractéristique spéciale:	Montage direct - codeur fixe
