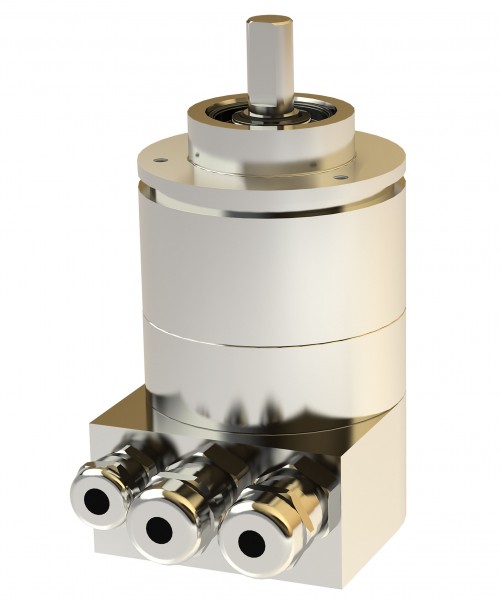

Multiturn Drehgeber TRD/C2

Vorschau: Multiturn Drehgeber TRD/C2 Vorschau: Multiturn Drehgeber TRD/C2
Abbildung ähnlich
Multiturn Drehgeber TRD/C2
Multiturn Drehgeber TRD/C2

Preis auf Anfrage

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit: ca. 60 Werktage

Produktgruppe:

Bauform:

Flansch und Welle:

Gehäusematerial:

Auflösung:

Anschlusshaube:

Codeart:

Messbereich:

Profil:

Schnittstelle:

Elektrische und/oder mechanische Variante:

Mehr Optionen Weniger Optionen

Bestellschlüssel

TRD 58 K A 4096 R 4096 C2 Z D 01

Darf es noch mehr sein? 7

Vorflansch für Drehgeber Modell ZHF Vorflansch für Drehgeber Modell ZHF
Nicht verfügbar
Preis auf Anfrage
Statorkupplung/Drehmomentstütze Modellreihe ZMS58 Statorkupplung/Drehmomentstütze Modellreihe ZMS58
Nicht verfügbar
Preis auf Anfrage
Spielausgleichendes Messzahnrad Modell ZRS Spielausgleichendes Messzahnrad Modell ZRS
Nicht verfügbar
Preis auf Anfrage
Spielfreie Klemm-Kupplung Modelle KK14 Spielfreie Klemm-Kupplung Modelle KK14
Nicht verfügbar
Preis auf Anfrage
Faltenbalg-Kupplung Modell BKK Faltenbalg-Kupplung Modell BKK
Nicht verfügbar
Preis auf Anfrage
Faltenbalg-Kupplung Modell BKM Faltenbalg-Kupplung Modell BKM
Nicht verfügbar
Preis auf Anfrage
Anschlusshaube ZKD Anschlusshaube ZKD
Nicht verfügbar
Preis auf Anfrage

Menge

Beschreibung Downloads
Beschreibung
Erfassung von Winkelposition und Umdrehungen mittels Hallsensoren - Multitourversion mit... mehr
Menü schließen
Produktinformationen "Multiturn Drehgeber TRD/C2"

Erfassung von Winkelposition und Umdrehungen mittels Hallsensoren - Multitourversion mit absolutem Multitourgetriebe für bis zu 4096 Umdrehungen - Datenausgabe sowie Parametrierung und Diagnose über Profibus-DP. Robustes Gehäuse aus seewasserfestem Aluminium oder nichtrostendem Stahl - Welle aus nichtrostendem Stahl - Kugellager mit Wellendichtring - Sensorschaltung bestehend aus ASIC mit Hall-Elementen- Elektrische Anschlüsse über Anschlusshaube mit Kabelverschraubungen. Die Drehgeber sind zum direkten Anschluss an den PROFIBUS-DP konzipiert. Die Schnittstelle wird mit dem SPC3 Siemens PROFIBUS Controller realisiert. Das Protokoll ist entsprechend DP-Slave Class 2 Funktionalität gemäß Profibus-Profile for Encoders, No. 3.062 ausgelegt. Der TRD ist mechanisch und elektrisch kompatibel zum elektro-optischen Drehgeber CRD.

Produktkategorie: Drehgeber
Inkremental oder absolut: Absolut
Single- oder Multiturn: Multiturn
Bauform: 58 mm
64 mm
65 mm
66 mm
90 mm
105 mm
Flansch und Welle: Ex-Schutzgehäuse mit Klemmflansch, Welle 10 mm mit Passfeder
Klemmflansch, Welle 10 mm mit Abflachung
Klemmflansch, Welle 10 mm mit Scheibenfeder
Klemmflansch, Welle für Messzahnrad ZRS
Montageflansch, Welle 12 mm
Montageflansch, Welle 12 mm mit Passfeder
Nockenschaltwerkflansch, Welle für Messzahnrad ZRS
Sonderversion (siehe Datenblatt)
Synchroflansch, Klemmwelle 12 mm Innendurchmesser
Synchroflansch, Welle 6 mm
Synchroflansch, Welle 6 mm mit Abflachung
Synchroflansch, Welle 12 mm
Synchroflansch, Welle 12 mm mit Passfeder
Gehäusematerial: Aluminium
Edelstahl
Auflösung: Bis 12 Bit = 4.096 Schritte
Bis 13 Bit = 8.192 Schritte
Codeart: Binär
Profil: Class 2 nach Encoder-Profil No. 3.062
Anschlusshaube: Anschlusshaube
Schnittstelle: PROFIBUS
Besonderes Merkmal: Positions- und Drehzahlüberwachung
Elektrische und/oder mechanische Variante: Kompatibel zum Drehgebermodell KRD
Standard
