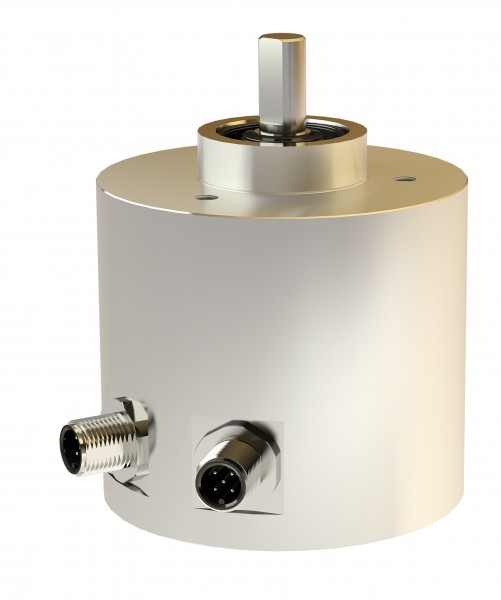

Multiturn Drehgeber TRN79/R2

Multiturn Drehgeber TRN79/R2: Multiturn Drehgeber TRN79/R2

Abbildung ähnlich

Preis auf Anfrage

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit: ca. 60 Werktage

Produktgruppe:

Bauform:

Flansch und Welle:

Gehäusematerial:

Auflösung:

Redundanz:

Codeart:

Messbereich:

Profil:

Galvanische Trennung:

Elektrischer Anschluss:

Schnittstelle:

Elektrische und/oder mechanische Variante:

Mehr Optionen Weniger Optionen

Bestellschlüssel

TRN 79 K A 16384 R 4096 R2 C3 S2 V3 N 01

Darf es noch mehr sein? 5

Spielausgleichendes Messzahnrad Modell ZRS

Nicht verfügbar

Preis auf Anfrage

Spielfreie Klemm-Kupplung Modelle KK14

Nicht verfügbar

Preis auf Anfrage

Stecker STK5GS56

Nicht verfügbar

Preis auf Anfrage

Stecker STK5WS58

Nicht verfügbar

Preis auf Anfrage

Stecker STK5GS107

Nicht verfügbar

Preis auf Anfrage

Robustes Gehäuse (Wandstärken bis 5mm) aus seewasserfestem Aluminium AlMgSi1-... mehr

Menü schließen

Produktinformationen "Multiturn Drehgeber TRN79/R2"

Robustes Gehäuse (Wandstärken bis 5mm) aus seewasserfestem Aluminium AlMgSi1- Edelstahlausführungen (1.4305 oder 1.4404) als Option - Eine gemeinsame Antriebswelle (Messachse) und Kugellager mit Wellendichtring - Rotor mit Welle, Getriebe und Permanentmagneten in Vorkammer gelagert - Magnetische Sensorelemente - Erfassung der Umdrehungen durch absolutes Multitourgetriebe - Redundanter Aufbau (Sensor, Elektronik und Spannungsversorgung), d.h. 2 autarke Knoten - Der Aufbau entspricht Kategorie 3 nach DIN EN ISO 13849 - Schutzart IP 69K (Option Gehäuse vergossen) - Elektrischer Anschluss über zwei Stecker M12x1, 5-polig, A-kodiert oder Kabel.

Produktkategorie:	Drehgeber
Zertifizierung:	E1
Inkremental oder absolut:	Absolut
Single- oder Multiturn:	Multiturn
Bauform:	79 mm
Flansch und Welle:	Klemmflansch, Welle 10 mm mit Abflachung Klemmflansch, Welle 12 mm mit Passfeder Klemmflansch, Welle für Messzahnrad ZRS
Gehäusematerial:	Aluminium Edelstahl
Auflösung:	Bis 16 Bit = 65.536 Schritte
Codeart:	Binär
Profil:	Standard CANopen C3, Profilversion 4.0.2
Elektrischer Anschluss:	1x Gerätestecker M12, axial (1 Anschluss) 1x Gerätestecker M12, radial (1 Anschluss) 1x Kabel, 1 m, axial (1 Anschluss, andere Längen möglich) 1x Kabel, 1 m, radial (1 Anschluss, andere Längen möglich) 2x Gerätestecker M12, axial (2 Anschlüsse) 2x Gerätestecker M12, radial (2 Anschlüsse) 2x Kabel, 1 m, axial (2 Anschlüsse, andere Längen möglich) 2x Kabel, 1 m, radial (2 Anschluss, andere Längen möglich)
Redundanz:	Redundantes autarkes Sensorsystem
Galvanische Trennung:	-UB ǂ CAN_GND ǂ Schirm/Gehäuse V2: -UB = CAN_GND ǂ Schirm/Gehäuse V3: -UB = CAN_GND = Schirm/Gehäuse
Schnittstelle:	CANopen
Elektrische und/oder mechanische Variante:	Standard
Besonderes Merkmal:	CAT 3 Positions- und Drehzahlüberwachung Redundant
